... heute bin ich durch Arbeit ausgelaugt- mein Ausbau stammt von einer Topcor, soweit richtig und unkompliziert. Das andere muß ich in den nächsten Tagen in freien, ruhigen Minuten nachlesen
Im bürgerlichen Leben ist Jürgen ein Allerweltsvorname, in Foren (oft vergeben) nutze ich Jockel in einer leicht veränderten Schreibweise -> Jock-l
Mehr Lametta ist da nicht Doch: Blau-Gelb sind meine Farben !!!
Mehr Lametta ist da nicht Doch: Blau-Gelb sind meine Farben !!!
Re: Basteln, Bauen, Selbermachen- offener Thread
Moin

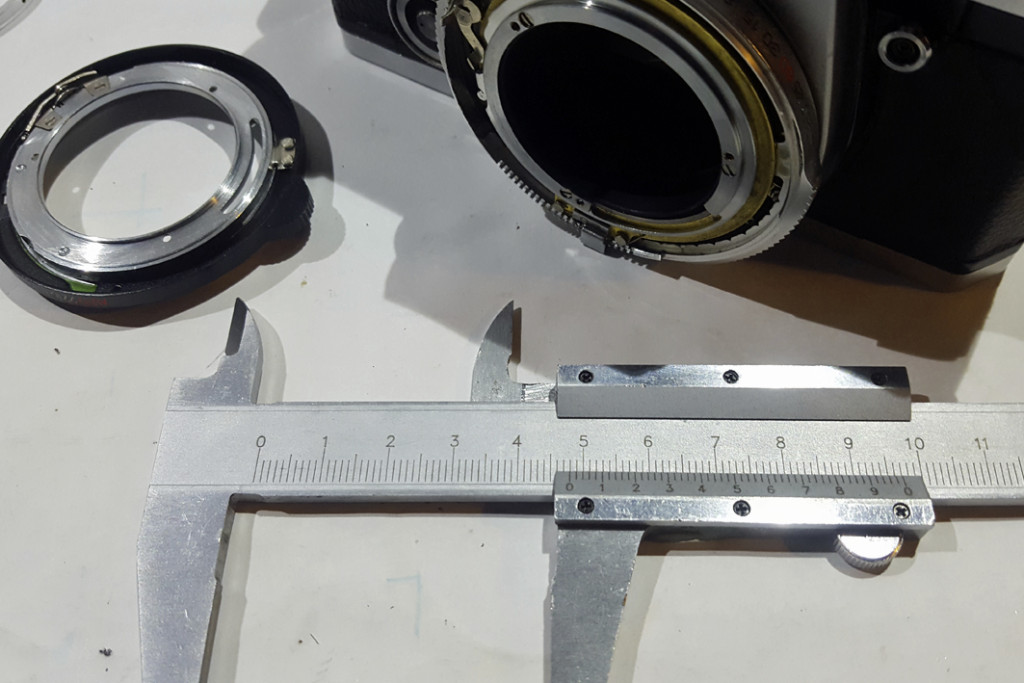

so jetzt hab ich mal das Auflagemass des Bajonetts ( - eben nicht der Objektive - ) gemessen und komme auf 48mm.
das ist 2,5mm mehr als M42. Klingt plausibel - wenn man den alten Zentralverschluß früher noch dazwischen hatte.
Werd mal auffüttern und sehen, ob dann Naheinstellgrenze und Unendlich besser passen.
Sonst sind's geile Objektive !
.
so jetzt hab ich mal das Auflagemass des Bajonetts ( - eben nicht der Objektive - ) gemessen und komme auf 48mm.
das ist 2,5mm mehr als M42. Klingt plausibel - wenn man den alten Zentralverschluß früher noch dazwischen hatte.
Werd mal auffüttern und sehen, ob dann Naheinstellgrenze und Unendlich besser passen.
Sonst sind's geile Objektive !
.
Beste Grüße
Jörn
Licht- und Schattenjäger
Jörn
Licht- und Schattenjäger
Re: Basteln, Bauen, Selbermachen- offener Thread
... sage ich doch auch ...
Im bürgerlichen Leben ist Jürgen ein Allerweltsvorname, in Foren (oft vergeben) nutze ich Jockel in einer leicht veränderten Schreibweise -> Jock-l
Mehr Lametta ist da nicht Doch: Blau-Gelb sind meine Farben !!!
Mehr Lametta ist da nicht Doch: Blau-Gelb sind meine Farben !!!
Re: Basteln, Bauen, Selbermachen- offener Thread
Auf Jürgen's Wunsch, hier der Link zu meinem XXL Kugelkopfprojekt:
viewtopic.php?f=12&p=723130&sid=ee7e1e4 ... 57#p723028
Version 1 war ein 3 - Teiler:
1. Tellerhalter mit integrierter Arca-Swiss Platte für eine Stativbefestigung, optional mit Schrittmoterhalterung + Kugellager
2. Teller mit Modul 2 Zahnrad (für ein automatisches Drehen per Motor), optional mit kleinem Würfeleinsatz, um eine Achse festzustellen (2 Wege Neiger)
3. Kugelschale mit Schraube für eine Arca-Swiss Klemme und einigen Bohrlöchern für Zubehörteilchen
Version 1 war ursprünglich für eine automatische Panoramafunktion gedacht, war mir aber dann doch für mein Equipment etwas oversized und ich hätte noch eine Arduinosteuerung,... machen müssen.
Version 1.5 war dann ein 2 Teiler
1. Kugelschalenhalter (Tellerhalter + Teller in einem, Verzicht auf das Modul 2 Zahnrad mit Motorsteuerung) mit integrierter Arca Swiss Platte
2. Kugelschale (wie Modell 1) mit einem kleineren Durchmesser
Version 1.5 war schon deutlich kompakter + leichter
Version 2 (2 Teiler)
1. Kugelschalenhalter (ähnlich wie in Version 1.5, allerdings mit einem äußeren Filzkreis für das gleiten wegen der modifizierten Kugelschale)
2. Kugelschale wieder vom Radius vergrößert (mehr Stabilität, größerer Schwenkbereich, trotzdem Gewicht eingespart durch Gitterstruktur
Die Version 2 gefällt mir schon sehr gut.
Man hat durch den 2 Teiler praktisch vom Handling und Stabilität einen Gimbal mit Nivilliereinheit, wiegt allerdings komplett nur 231g und man kann deutlich bodennäher fotografieren (ca. 5 cm)
Modell 2 ist wie das "Schweizer Taschenmesser" für die Fotografie, d.h. für alle die eigentlich keine Lust haben ein (schweres) Stativ mitzunehmen, da der Kamera / Objektiv IS ja auch schon ganz gut ist, oder was weniger kippeliges wie bei einem kleinen Kugelkopf (eher wie bei einem großen Gimbal) haben wollen, aber trotzdem einen leichten Kopf haben wollen.
Optional kann man an der Kugelschale auch mit Hilfe von 2 Karabinerharken einen Tragegurt anbringen und hat dadurch auch einen guten Kameratragegurt (insbesondere für Teleobjektive)
viewtopic.php?f=12&p=723130&sid=ee7e1e4 ... 57#p723028
Version 1 war ein 3 - Teiler:
1. Tellerhalter mit integrierter Arca-Swiss Platte für eine Stativbefestigung, optional mit Schrittmoterhalterung + Kugellager
2. Teller mit Modul 2 Zahnrad (für ein automatisches Drehen per Motor), optional mit kleinem Würfeleinsatz, um eine Achse festzustellen (2 Wege Neiger)
3. Kugelschale mit Schraube für eine Arca-Swiss Klemme und einigen Bohrlöchern für Zubehörteilchen
Version 1 war ursprünglich für eine automatische Panoramafunktion gedacht, war mir aber dann doch für mein Equipment etwas oversized und ich hätte noch eine Arduinosteuerung,... machen müssen.
Version 1.5 war dann ein 2 Teiler
1. Kugelschalenhalter (Tellerhalter + Teller in einem, Verzicht auf das Modul 2 Zahnrad mit Motorsteuerung) mit integrierter Arca Swiss Platte
2. Kugelschale (wie Modell 1) mit einem kleineren Durchmesser
Version 1.5 war schon deutlich kompakter + leichter
Version 2 (2 Teiler)
1. Kugelschalenhalter (ähnlich wie in Version 1.5, allerdings mit einem äußeren Filzkreis für das gleiten wegen der modifizierten Kugelschale)
2. Kugelschale wieder vom Radius vergrößert (mehr Stabilität, größerer Schwenkbereich, trotzdem Gewicht eingespart durch Gitterstruktur
Die Version 2 gefällt mir schon sehr gut.
Man hat durch den 2 Teiler praktisch vom Handling und Stabilität einen Gimbal mit Nivilliereinheit, wiegt allerdings komplett nur 231g und man kann deutlich bodennäher fotografieren (ca. 5 cm)
Modell 2 ist wie das "Schweizer Taschenmesser" für die Fotografie, d.h. für alle die eigentlich keine Lust haben ein (schweres) Stativ mitzunehmen, da der Kamera / Objektiv IS ja auch schon ganz gut ist, oder was weniger kippeliges wie bei einem kleinen Kugelkopf (eher wie bei einem großen Gimbal) haben wollen, aber trotzdem einen leichten Kopf haben wollen.
Optional kann man an der Kugelschale auch mit Hilfe von 2 Karabinerharken einen Tragegurt anbringen und hat dadurch auch einen guten Kameratragegurt (insbesondere für Teleobjektive)
- Dateianhänge
-
- Kugelkopf neu1-0458.JPG (154.81 KiB) 865 mal betrachtet
Liebe Grüße, Mathias
Re: Basteln, Bauen, Selbermachen- offener Thread
Hier auch der Link zu meinem Kameratragegürtel.
Ich habe Ihn schon etliche male auf einer 3-4 Stundenwanderung benutzt und finde Ihn für die Kombi G9 + Panasonic 100-400 oder Panasonic 200mm F2.8 sehr gut, insbesondere wenn man die Kamera mit der Halterung mittig hinter den Rücken (wie bei einem Rucksack) schiebt.
viewtopic.php?f=12&t=49757
Ich habe Ihn schon etliche male auf einer 3-4 Stundenwanderung benutzt und finde Ihn für die Kombi G9 + Panasonic 100-400 oder Panasonic 200mm F2.8 sehr gut, insbesondere wenn man die Kamera mit der Halterung mittig hinter den Rücken (wie bei einem Rucksack) schiebt.
viewtopic.php?f=12&t=49757
- Dateianhänge
-
- Kamerahalterung-9510334.JPG (196.57 KiB) 830 mal betrachtet
-
- Kamerahalterung-9510331.JPG (233.51 KiB) 830 mal betrachtet
Liebe Grüße, Mathias
- jessig1
- Ehrenmitglied
- Beiträge: 5348
- Registriert: Sonntag 28. Oktober 2012, 09:47
- Wohnort: Rheinstetten
Re: Basteln, Bauen, Selbermachen- offener Thread
Ganz starker Ansatz, wie macht sich das in der Praxis ?
[/quote]
Sorry, ich hatte diesen Tread aus den Augen verloren. Aber besser eine (sehr) späte Antwort als keine
Für mich hat sich das in der Praxis bewährt.
Zwischenzeitlich habe ich passende Folien für IR und ND gefunden. Wie bereits geschrieben liegt für mich der Hauptvorteil in der Nutzung Filter bei Verwendung meines 7-14.
Gruß Jürgen
Alle wußten: Das geht nicht. Dann kam einer, der wußte das nicht und hat es einfach gemacht.
https://www.flickr.com/photos/jessig1je" onclick="window.open(this.href);return false;
Alle wußten: Das geht nicht. Dann kam einer, der wußte das nicht und hat es einfach gemacht.
https://www.flickr.com/photos/jessig1je" onclick="window.open(this.href);return false;
Re: Basteln, Bauen, Selbermachen- offener Thread
das Thema ist super. Möchte da auch etwas dazu beitragen. Habe mir ein neues Stativ gekauft, von
K&F Conception, Wechselplatte war dabei. So, alles ausprobiert, alles gut, nur bei der Wechselplatte war das Langloch zu kurz. Bei der FZ 1000 gibt es da als Probleme. Das Batteriedeckel ging nicht auf (siehe Fotos). Also Fräsmachine angschmissen (bin auch Autorennbahnbauer mit Maschinenpark, man kann das auch feilen).Auf einer Seite 5mm verlängert, so daß die Schraube mit Bügel sich noch drehen lässt. Jetzt geht der Batterideckel mit Karte gut zu öffnen, daß man den Akku und Karte mühelos herausbekommt.
schönes basteln noch
Caro_53
Re: Basteln, Bauen, Selbermachen- offener Thread
Teil 2
- Dateianhänge
-
- https://www.lumix-forum.de/download/file.php?mode=view&id=167956
- IMG_6211 von unten, der Bügel geht vorbei.jpg (81.31 KiB) 358 mal betrachtet
-
- https://www.lumix-forum.de/download/file.php?mode=view&id=167955
- IMG_6209 von unten.jpg (121.66 KiB) 358 mal betrachtet
-
- https://www.lumix-forum.de/download/file.php?mode=view&id=167954
- IMG_6208 links Verlängerung 5 mm verlängert, gefeilt 1000.jpg (130.75 KiB) 358 mal betrachtet
-
- https://www.lumix-forum.de/download/file.php?mode=view&id=167953
- IMG_6204 Batterie Deckel nicht auf.jpg (120.8 KiB) 358 mal betrachtet
Re: Basteln, Bauen, Selbermachen- offener Thread
Danke, erst mal,
bei si einer Arbeit muss man sich Zeit lassen, da Alu nichts verzeit, sonst sieht das schlampig aus.
immer am Auslöser
Caro_53
bei si einer Arbeit muss man sich Zeit lassen, da Alu nichts verzeit, sonst sieht das schlampig aus.
