Hallo!

Als Forenneuling komm ich gleich mal mit der Bitte um das geballte Schwarmwissen.

Ich habe brandneu einen MIOPS Smart+ mit einem P1 Kabel. Leider löst der weder meine G6, noch meine G81 aus.

Da sowohl der Smart+ wie auch die beiden Kameras ja schon lange auf dem Markt sind, kann ich mir nicht vorstellen der Erste mit dem Prob. zu sein. Weiß jemand Abhilfe?

Danke vorab!

[Gamma-Ray]

Hallo und herzlich willkommen.

Mal eine Frage: Ist das so ein Kabel wie hier im Link?
https://www.enjoyyourcamera.com/jjc-cab ... t/31514217

[Niv01]

Hallo, nein. Das mitgelieferte P1 Kabel. Also die Klinkenstecker passen vom Typ her, aber es sind keine (offensichtlichen) Komponenten im Kabel verbaut. Hast Du das verlinkte Kabel getestet? Hilt das?

[Gamma-Ray]

Hallo, nein. Das mitgelieferte P1 Kabel. Also die Klinkenstecker passen vom Typ her, aber es sind keine (offensichtlichen) Komponenten im Kabel verbaut. Hast Du das verlinkte Kabel getestet? Hilt das?

Nein, ich habe das nicht getestet, weiß es also nicht. Aber solche Kabel können immer mal wieder
nicht kompatibel sein und dann sucht man.
Das hörte sich aber von der Beschreibung so an, als wenn es passen würde.

[Niv01]

Danke! Ich starte mal nen Versuch. Vielleicht klappts ja damit.

[Horka]

Die Klinkenstecker müssen in viele Lumixe mit (sanfter) Gewalt eingeführt werden.

Horst

[Thorsten_K]

Hallo zusammen,

erste Frage was sagt der Hersteller vom MIOPS Smart+ ?

Dann zum Kabel soweit ich weis geht hier Panasonic eigene Wege.
Es sind Widerstände zwischen Focus/Shutter Auslösung verbaut.

Siehe hierzu
https://www.doc-diy.net/photo/remote_pinout/#lumix

Thorsten

[PSG7]

Registrierte Benutzer sehen diesen Banner nicht!

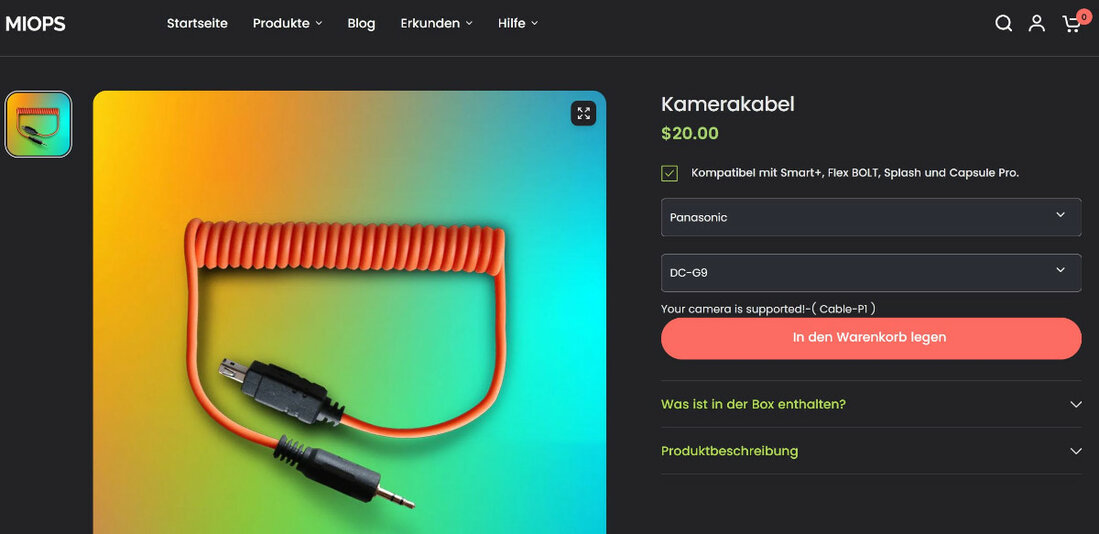

Laut Webseitenbeschreibung sollte das P1 Kabel passen:

Ob G6, ..., G81 oder G9: alle diese Kameras haben die gleiche Fernsteuerbuchse.

[Niv01]

@Thorsten Danke für den Link. Sowas hatte ich gesucht. Ich hab zwischenzeitlich mal meinen Fernauslöser zerlegt, und hab genau das obige Schaltschema vorgefunden.

Das P1 Kabel enthält keine Widerstände und ist eine rein passive Verdrahtung zwischen dem Steckern.

Meine Annahme ist daß der MIOPS Smart auch nur einen Kontakt schließt um die Kamera auszulösen.

Es sollte also kein Prob. sein mit 2 Widerständen im Kabel den Übergang von 41.5k auf 2k zu bewerkstelligen. Ich vermte das Kabel im Link von Gamma-Rey tut genau das. Ich werds mal messen wenn ich es hab.

MIOPs hat paar konstruktive Vorschläge zur Fehlersuche gemacht.

[Horka]

(Ältere) Lumix brauchen 5-polige Stecker

Horst

[schwarzvogel]

Laut Webseitenbeschreibung sollte das P1 Kabel passen:

Ob G6, ..., G81 oder G9: alle diese Kameras haben die gleiche Fernsteuerbuchse.

Der kameraseitige Anschluß muß für die genannten Kameras ein 4-poliger 2,5mm-Klinkenstecker sein !!
NIX 5-polig !!!
Das ist bei allen MFT-Lumixen gleich; für die VF-Lumixen weiß ich das nicht, vermutlich ist's aber gleich ...
Benutzt werden für die Fernsteuerung nur 2 der 4 Kontakte; die anderen sind für den Mikrofoneingang.
Für die konkrete kameraseitige Kontaktbelegung findet sich sicher etwas im Forum, bitte Suchfunktion benutzen !
Die Widerstände zur Unterscheidung Fokus/Auslöser sind entweder im Stecker oder einer Muffe im Kabel untergebracht.
Der 3-polige Stecker auf der Miops-Geräteseite hat Canon-Belegung.
Ich verwende für meinen MIOPS Smart+ an G9, G81, GX8 ein solches Kabel:
https://www.amazon.de/Fernausl%C3%B6ser ... B075GY7PPW
Es gibt außer bei Amazon verschiedene Anbieter (aus China), man kann auch "auf die Nase" fallen !
Das oben abgebildete Kabel ist für Lumix (!!) offensichtlich falsch !
Das ist wohl für Olympus/OM.
https://shop.fotosiegl.de/miops-cable-f ... bel-k.html
mfG schwarzvogel

[Niv01]

Hallo!
Ich glaube die Fehlerursache ist gefunden - das (von Rollei) als "P1" gelieferte Kabel scheint fehlerhaft zu sein. Auf jeden Fall enthält es nicht die Widerstände die auch laut MIOPS Support im Kabel verbaut sein müssten.

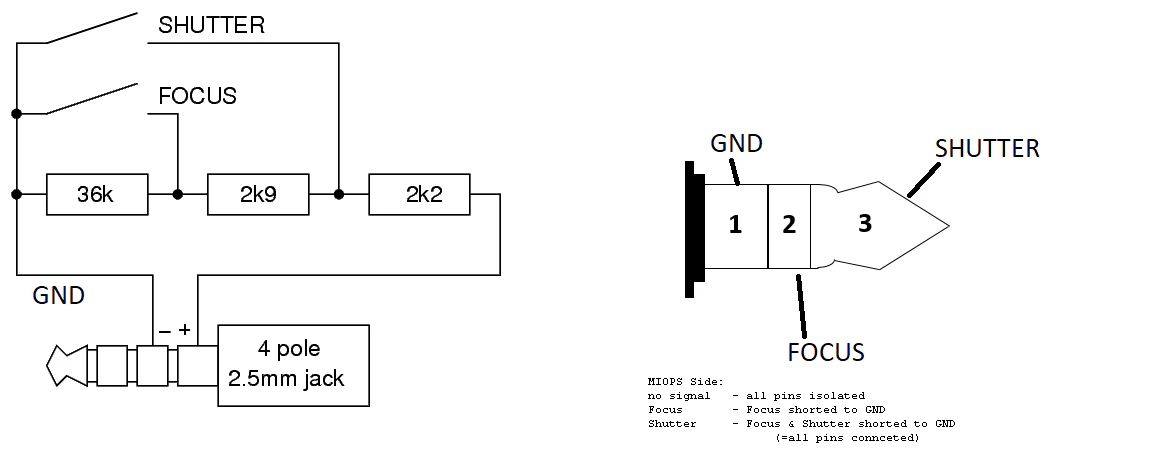

Anbei das Anschlußschema für PAnasonic Fernauslöser, und das Schaltschema der MIOPS Auslöser.

Vielen Dank an alle!

[schwarzvogel]

Hallo!
Ich glaube die Fehlerursache ist gefunden - das (von Rollei) als "P1" gelieferte Kabel scheint fehlerhaft zu sein. Auf jeden Fall enthält es nicht die Widerstände die auch laut MIOPS Support im Kabel verbaut sein müssten.

Anbei das Anschlußschema für PAnasonic Fernauslöser, und das Schaltschema der MIOPS Auslöser.

Vielen Dank an alle!

Ich habe im Laufe der Zeit einige Schrott-Kabel "schlucken" dürfen.
Rollei kauft auch nur aus China !
Danke nochmals für das Anschluß-Schema, zu r Auffrischung immer gut.
mfG schwarzvogel

[PSG7]

Ich habe im Laufe der Zeit einige Schrott-Kabel "schlucken" dürfen.
Rollei kauft auch nur aus China !
...
mfG schwarzvogel

Welche technischen Erzeugnisse kommen heutzutage nicht aus China? Z. B. wurden alle meine Original Lumix Akkus für G81 und G9 in China hergestellt. Die japanischen Kamerafirmen lassen ihre Gehäuse und Objektive in China fertigen. Und so weiter ...
Jedenfalls sollte nicht der Eindruck erweckt werden, dass aus China nur bzw. hauptsächlich Schrott kommt. Ist leider so, dass die Chinesen uns hier in vielen Bereichen voraus sind und uns den Markt abgenommen haben, siehe auch PV-Anlagen. Der nächste Tiefschlag kommt bald bei den E-Fahrzeugen ...
